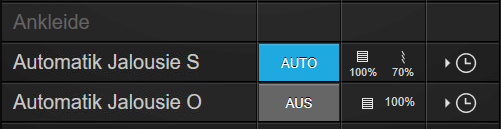

Dieses Template visualisiert die Einstellungen für eine Sonnenschutzsteuerung (Automatik an/aus, Preset für Position und Lamellenstellung).

Ordner Rollladen + Jalousien Gewerk Rollladen Schnittstellen

• Sonnenschutzautomatik
• Das Objekt startet die Sonnenschutzautomatik (=1) und stoppt diese (=0).

Sonnenschutz Vorgabe Position

Das Objekt speichert die vorgegebene Position der Beschattung für den Sonnenschutz.

Sonnenschutz Vorgabe Lamellenposition

Das Objekt speichert die vorgegebene Lamellenposition der Beschattung für den Sonnenschutz.

(KOs müssen das Lesen-Flag gesetzt haben und/oder bei vorhandenen Rückmeldeobjekten über eine Zentraladresse im HS verbunden werden.) Option Lamellenverstellung

• Sonnenschutz mit Lamellenposition
• Wird verwendet, wenn die Beschattung und der Sonnenschutz die Lamellenposition berücksichtigen soll.

Sonnenschutz ohne Lamellenposition

Wird verwendet, wenn die Beschattung und der Sonnenschutz die Lamellenposition NICHT berücksichtigen soll.

Schaltuhr Folgende Funktionen können durch die Schaltuhr gesteuert werden:

• Sonnenschutzautomatik AN
• Setzt das Schaltobjekt der Sonnenschutzautomatik auf 1

Sonnenschutzautomatik AUS

Setzt das Schaltobjekt der Sonnenschutzautomatik auf 0

Verhalten

• Verhalten von Fläche 1 (links):
• Die Sonnenschutzautomatik wird an- bzw. ausgeschaltet.

Verhalten von Fläche 1 (rechts):

Ein Popup zur Einstellung der Position und ggf. der Lamellenposition wird angezeigt.
